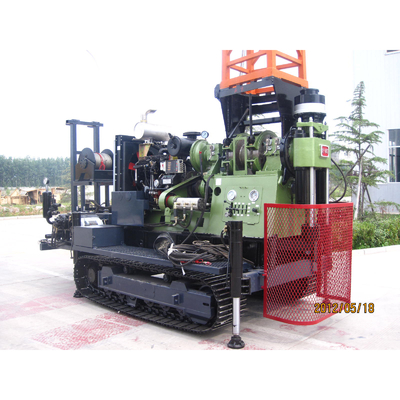

Глубоководные буровые установки на гусеничном ходу серии XY для отбора проб глубоких пород

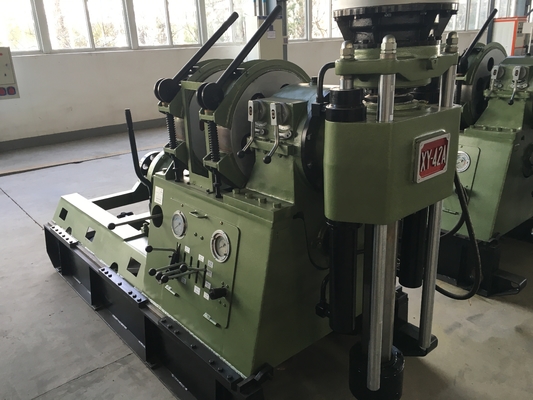

О серии XY БУРОВАЯ УСТАНОВКА:
Модели гусеничных буровых установок XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL представляют собой новые типы установок, которые разработаны на основе нашего многолетнего опыта производства. Буровые установки для удовлетворения потребностей нескольких методов бурения, в основном сверло с алмазными долотами.Они также могут быть использованы в области инженерно-геологических и гидрогеологических изысканий, бурения скважин и свай большого диаметра.
Технические параметры:
Модель | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
Глубина сверления | 700-1000м | 700-1100м | 700-1400м | 900-1800м | 1000-2100м | 1200-2400м | |
Угол сверления | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
Скорость вращения шпинделя | Положительный | 101 187 267, 388 311 574 819 1191 об/мин |
82 151 215, 313 251 463, 661 961 об/мин |
83 152 217, 316 254 468, 667 970 об/мин |
96 170 244, 284 357 471, 678 994 об/мин |
92 162 244, 284 357 471 678 994 об/мин |
96 178 253, 369 268 494, 705 1025 об/мин |
Отрицательный | 83 251 об/мин | 67 205 об/мин | 67 206 об/мин | 84 293 об/мин | 85 234 об/мин | 78 248 об/мин | |
Максимум.Скорость вращения шпинделя | 2640Н.м | 3200Н.м | 3200Н.м | 5500Н.м | 7800Н.м | 7800Н.м | |
Ход подачи шпинделя | 600мм | 600мм | 600мм | 600мм | 720мм | 720мм | |
Диаметр удержания шпинделя | 68мм | 93мм | 93мм | 93мм | 93мм | 118мм | |
Максимальная грузоподъемность шпинделя | 80кН | 80кН | 120кН | 135кН | 200кН | 200кН | |
Максимум.Сила давления шпинделя | 60кН | 60кН | 90кН | 100кН | 150кН | 150кН | |
Диаметр стальной проволоки | 16мм | 16мм | 17,5мм | 18,5мм | 21,5мм | 21,5мм | |
Емкость барабана намотки | 90м | 90м | 110м | 120м | 120м | 120м | |
Макс.Подъемная сила | 30кН | 30кН | 45кН | 60кН | 85кН | 85кН | |
Высота буровой башни | 10м | 10м | 10м | 12м | 12м | 12м | |
Силовой агрегат (дизельный двигатель) | 74кВт/2200р/мин | 82кВт/2200р/мин | 97кВт/2200р/мин | 132кВт/2200р/мин | 132кВт/2200р/мин | 132кВт/2200р/мин | |
Грязевой насос | 160 л/мин | 160 л/мин | 250 л/мин | 250 л/мин | 320 л/мин | 320 л/мин | |
Смеситель (опционально) | У2-16-0 | У2-16-0 | У2-16-0 | У2-16-0 | У2-16-0 | У2-16-0 | |
Вспомогательный подъемник | 12кН | 12кН | 12кН | 12кН | 15кН | 15кН | |
Макс. нагрузка мачты | 100кН | 100кН | 100кН | 200кН | 200кН | 200кН | |
Скорость движения | 1,5 км/ч | 1,5 км/ч | 1,5 км/ч | 1,5 км/ч | 1,5 км/ч | 1,5 км/ч | |
Восхождение Способность | 30° | 30° | 30° | 30° | 30° | 30° | |
Габаритные размеры | 4785*2220*10524мм | 4785*2220*10524мм | 4785*2220*10524мм | 6186*2220*12000мм | 6186*2220*12000мм | 6186*2220*12000мм | |
Масса | 9,3т | 9,6т | 10т | 13,5т | 14т | 14,6т |
