Загиб 120mm починки мотор грязи В скважине 5 этапов для горизонтальный дирекционный сверлить
Мотор В скважине составлен 5 собраний клапана подшипника, раздела силы, соединения, анти--падения и обхода.
Собрание обводного клапана состоит из тела клапана, ядра клапана, рукава клапана, весны, плиты сетки, уплотнений и circlip.
Собрание Анти--падения состоит из подводной лодки Анти--падения, винта Анти--падения и штанги Анти--падения
Функция соединяя собрания соединения преобразовать планетарное движение во вращение фиксированной константы раздела силы, для того чтобы передать вращающий момент и скорость от мотора на разделе силы, но некоторые гибкие сцепления.

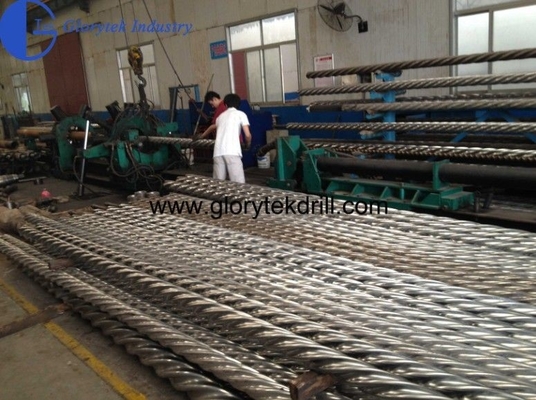

Собрание раздела силы состоит из статора и ротора. Статор сделан путем сжимать резиновый рукав на стене стальной трубки. Там формы закручивают в спираль структура с некоторым геометрическим параметром. Ротор покрытая хромом штанга винта.
Собрание подшипника передать динамическое усилие мотора роторное на бит, тем временем для того чтобы выдержать осевую силу и радиальную нагрузку от сверля веса.
Особенности мотора Вниз-отверстия изогнутого угла регулируемого
Угол загиба мотора вниз-отверстия можно отрегулировать на wellhead. Стабилизаторы различных форм и размеров можно изменить согласно различным требованиям.
Особенности близко сдержанного мотора Вниз-отверстия
Пункт измерения измеряя аппаратуры установлен в мотор В скважине, который близкоее к сверля биту. След сверла более точен и надежен.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Модель | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | в | 5 7/8до7 7/8 149.2-200 | 5 7/8до7 7/8 149.2-200 | 5 7/8до7 7/8 149.2-200 | 5 7/8до7 7/8 149.2-200 | 5 7/8до7 7/8 149.2-200 |
| Размер бита | mm | |||||
| 外径 | в | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | mm | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| лепесток 马达头数 | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| этапы 马达级数 | 3,5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达压降 | MPa | 3,5 508 | 4,5 653 | 5,0 725 | 2,2 319 | 2,9 |
| Давление | PSI | 421 | ||||
| расход потока 流量范围 | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4,0 0,95 | 4,8 0,8 | 4,0 0,95 | 7,6 0,5 | 12,59 |
| Подача в революцию | r/gal | 0,3 | ||||
| 钻头转速 | rpm | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Сдержанная скорость | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Вращающий момент | Ft-lbs | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-lbs | 5140 | |||||
| 输出功率 | kw | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Сила выхода | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Вес на бите | lb | 8800 | ||||
| 最大钻压 Максимальн Вес на бите | KN lb | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| соединение 连接螺纹 (REG) | Верхний (коробка) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Понизьте (коробка) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

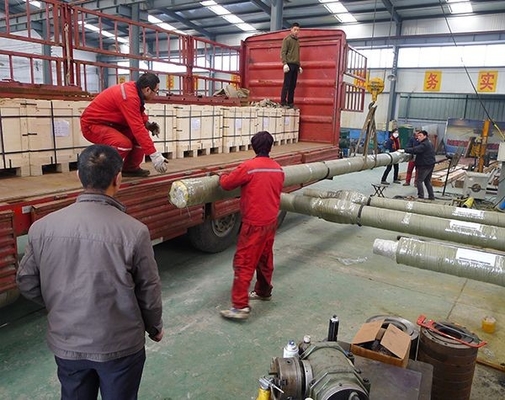

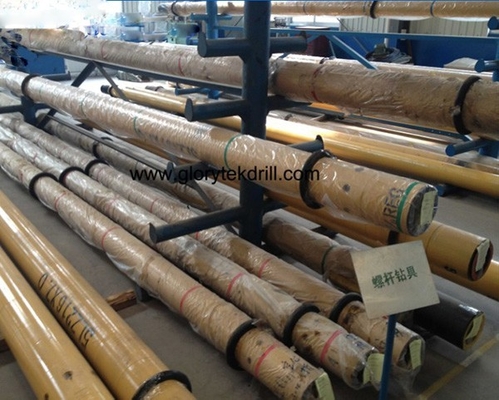

Упаковка: Стандартная экспортируя упаковка для мотора грязи В скважине
Доставка: Нормально через 10-15 дней после вашего авансовыйа платеж.
CO. индустрии Glorytek (Пекин), Ltd профессиональные изготовитель и поставщик бурового оборудования и сверля инструментов с многолетним опытом сверх 20. Мы поддержаны и помогать сильно опытной командой и инженерами НИОКР которые позволяют мы завершить все назначенные полеты успешно согласно требованиям к клиентов.
Наша фабрика покрывает зону 250 000 квадратных метров, района конструкции в около 150 000 квадратных метров, имеющ подвергая механической обработке машинное оборудование, CNC обрабатывая центр, сварочный аппарат трением, оборудование для испытаний etc. над 200 наборами и больше чем 600 работников. Наши продукты были экспортированы больше чем 60 странам по всему миру.
Большое спасибо на ваше время навещать мы дальше сделанные в фарфоре, если вы имеете любые более добавочные вопросы и потребности, то пожалуйста добросердечно сообщить нас дознанием онлайн или связаться нас внизу информацией.
