Скважина HDD-45/96
Описание
HDD-45/96 горизонтальная направленная буровая установка является полностью самозагружающейся конструкцией, с открытой петлей и гидравлическим режимом управления буровой установкой. Гидравлическая система, система передачи, редуктор, система электрического управления и другие основные компоненты все Китайские известные брендовые продукты, которые имеют высокую надежность.
Техническая дата
1.Шасси
HDD-45/96 использует стальные самоходные шасси, которые обладают сильной адаптацией к месту и высокой надежностью; Он оснащается известным китайским брендом ходового редуктора,стабильная производительность и надежное качество.
| Диапазон колес: |
1850 мм |
| Внешняя ширина рельса: |
2300 мм |
| Ширина рельса: |
450 мм |
| Размер: |
1400 мм |
| Пешеходный редуктор: |
TBM22 |
| Степеничность: |
30% |
| Скорость хода: |
1.5 км/ч |
| Вес: |
16 т |
2Система дизельного двигателя
Используйте дизельный двигатель Cummins с турбонаддувом с высокой мощностью и выбросами, соответствующие третьему этапу Китая.
| Модель двигателя |
QSC8.3-C260-30 |
| Номинальная мощность |
194 кВт |
| Максимальный момент вращения |
1135 Н·м / ((1 350 р/мин) |
| Номинальная скорость |
2200 оборотов/мин |
| Стандарты выбросов |
Китай III этап |
| Объем топливного бака |
350 л |
3Гидравлическая система
Как вращение, так и тяга используют открытую гидравлическую систему.
| Система вращения силовой головки |
| Ротационный насос: |
90R100 ((Sauer) |
| Давление: |
350 бар |
| двигатель: |
MHP20 ((Поклен) |
| Система толкания и тяги силовой головки |
| Насос на подталкивание |
HP1VO95LRDS ((высокотехнологичный) |
| Давление |
350 бар |
| Мотор: |
A6V107*4 ((High-Tech) |
| Объем резервуара гидравлического масла: |
400 л |
| Гидравлическое масло: |
HD46 (-15°C ≈ 40°C) |
4Электрическая система
Напряжение:C24V
Ручка вращающейся с подталкивающей силой: 2SK6L/98-3X01ZQ1Q2F4
Свинцовая ручка: 2SK6T1/98-3X01ZF1F2Z4
Переменчик движения:Н/Н
5- Рама сверла.
Передние и задние опорные цилиндры используются для одновременного люффинга, регулировка угла простая, а объем большой.
Угол регулировки буровой рамы: 0 ≈ 24°
6- Силовая голова.
Буровая установка завершает толкание и тянущее действие через стойку и колесные колеса; Плавающий шпиндель может эффективно защитить нить буровой трубы; переменный двигатель может реализовать высокоскоростное толкание и тяну.
Максимальная сила тяги: 960 кН
Максимальная скорость толкания-тяжения 32 м/мин
Максимальный вращающийся крутящий момент 25000 Н·м
Максимальная скорость вращения 110/55 р/мин
Максимальный ход силовой головки: 3800 мм
Редуктор вращения:Н/Н
Редуктор толчка-тяга: изготовлен в Китае
7- Застежка.
Буровая установка оснащена вращающейся самоцентрирующейся застежкой и цепью, которые могут крепко застегивать буровую трубу, и легко обслуживать и заменять челюсти.
Крутящий момент шнура 45000N·m
Угол вращения цепи 20°
8- Такси.
Сверлильная установка имеет вращающуюся противошумную кабину, регулируемое сиденье, оснащенную отопительным и охлаждающим кондиционером, что значительно повышает эксплуатационный комфорт буровой установки.
Внутреннее освещение, стиральные устройства, высококлассные кожаные сиденья и другие конфигурации подходят для работы.
Ширина кабины 950 мм
Длина кабины 1200 мм
9.Ударная труба, буровые инструменты ((необязательно)
Буровая установка может работать со стандартной трубой для бурения нефти или с драйверной трубой hdd.
Задние резервы: резервы с флаком, барабанные резервы и пластинчатые резервы все доступны.
Примечания: Максимальная сила тяги и максимальный крутящий момент, которые может выдержать буровая труба, не могут достигать максимума одновременно.пожалуйста, соблюдайте максимальный предел крутящего момента при соединении с использованием буровой трубы
Основные технические параметры
| Положение |
Параметр |
| |
Производители |
Каминз |
| |
Модель |
QSC8.3-C260-30 |
| Двигатель |
Кредитная мощность |
194 кВт |
| |
Максимальная сила тяги/толка |
960KN |
| Притяжение |
Максимальная скорость тяги/движения |
32 м/мин |
| |
Крутящий момент |
25000N.m |
| Ротация |
Максимальная скорость вращения шпинделя |
110 р/мин |
| Проводка |
Диаметр × длина |
φ 89*3000 |
| Максимальный угол наклона |
24 |
| Погрузочный кран |
Тяжесть подъема |
Никаких |
| Вождение на дороге |
Стиль |
Самоходные стальные ползающие машины |
| Скорость движения |
1.5 км/ч |
| Вес |
12 т |
| Размер |
Л×В×Х |
7.5*2.3*2.6 |
| Ротационный насос |
90R100 ((Sauer) |
| Пусковый насос |
HP1VO95LRDS ((высокотехнологичный) |
| Ротационный двигатель |
MHP20 ((Поклен) |
| Ротационный редуктор |
Никаких |
| Нажимный двигатель |
A6V107*4 ((High-Tech) |
| Уменьшитель давления |
MN2E295C1G31.25-A107 |
| Главный клапан |
ВВСП15 ((Хенгли) |
| Ручка |
2SK6T1/98-3X01ZF1F2Z4 |
| Ручка |
2SK6T1/98-3X01ZF1F2Z4 |
| Уменьшитель скорости ходьбы |
JT08VK |
| Гидравлические цилиндры |
/ |
| Грузовик |
2.3t |
| Гидравлические трубы |
Манули |

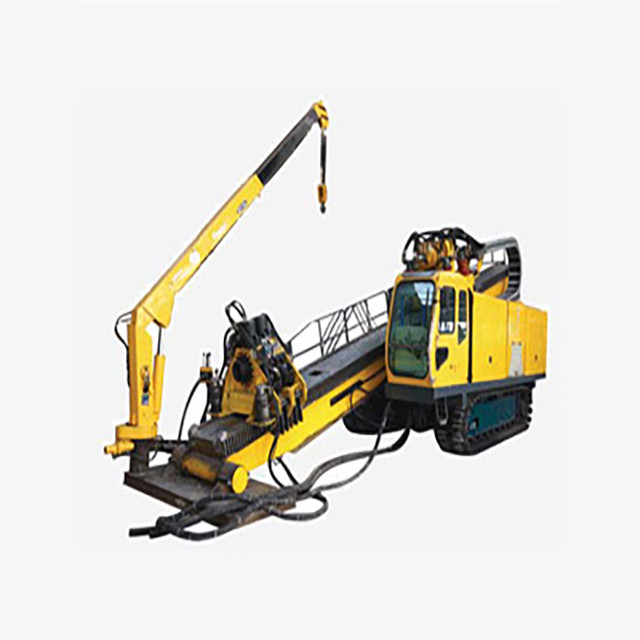

Изображение продукта
