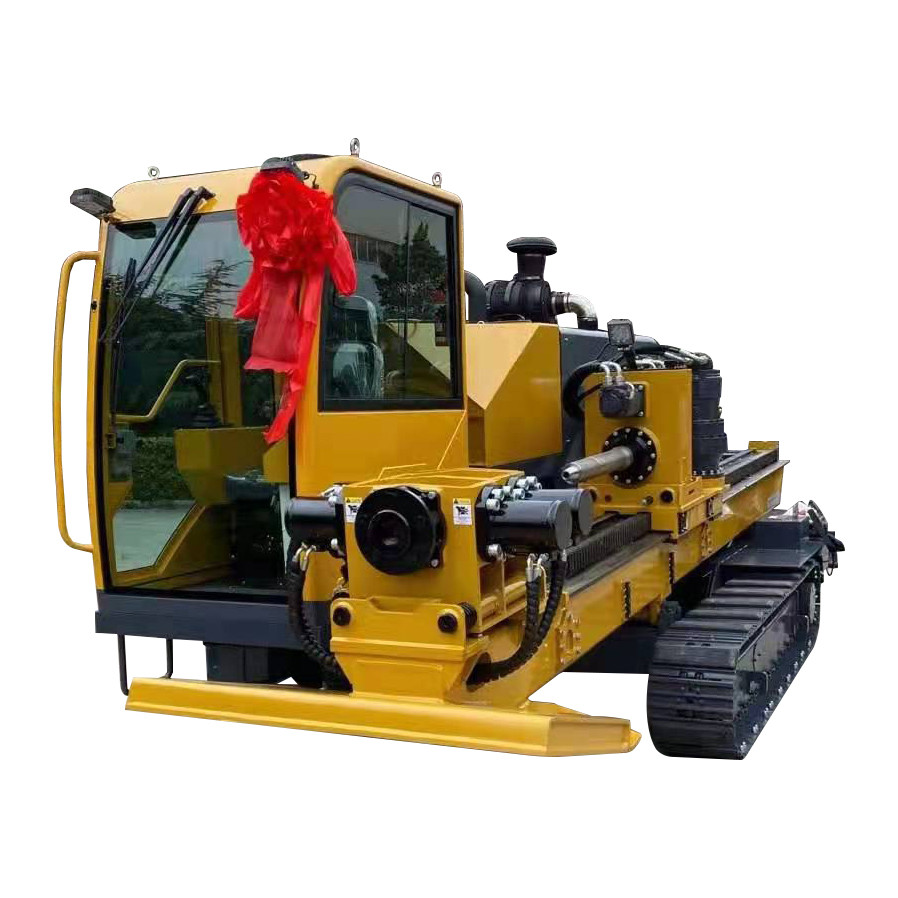

HDD-25 горизонтальная направленная буровая установка
Описание
HDD25 горизонтальная направленная буровая установка является однокомпонентной полностью самозагружаемой конструкции, принимает открытую петлю, режим гидравлического управления, гидравлическую систему, систему трансмиссии, редуктор,Электрическая система управления, и т. д. выбираются из отечественных известных брендов с высокой надежностью.
Техническая дата
1.Шасси
HDD25 использует самоходный шасси из стали, который обладает сильной адаптацией к месту и высокой надежностью.который имеет стабильную производительность и надежное качество.
| Расстояние между колесами рельса |
1710 мм |
| Внешняя ширина ползучего |
2060 мм |
| Ширина рельса |
350 мм |
| Размер |
1360 мм |
| Пешеходный редуктор |
ИКЙ2.52.5А-2900 |
| Степеничность |
30% |
| Скорость хода |
1.5 км/ч |
| Вес |
10 т |
2Система двигателя
Выбран двигатель Cummins с турбонаддувом, который обладает высокой мощностью и выбросами, соответствующим третьему этапу страны.
| Модель двигателя |
QSB5.9-C180-33 |
| Номинальная мощность |
132 кВт |
| Максимальный момент вращения |
800 Н·м /(1500 р/мин) |
| Номинальная скорость |
2200 оборотов/мин |
| Соответствие стандартам выбросов |
Китай III этап |
| Объем топливного бака |
355L |
3Гидравлическая система
Как вращение, так и тяга используют открытую гидравлическую систему.
| Система вращения силовой головки |
Ротационный насос |
CBGj80 |
| Давление |
200 бар |
| Двигатель |
Eaton 6K-490*2 |
| Система толкания и тяги силовой головки |
Насос на подталкивание |
CBGj80 |
| Давление |
200 бар |
| Двигатель |
XM05-200*2 |
| Объем резервуара гидравлического масла |
450 л |
| Гидравлическое масло |
HD46 (-15°C~40°C) |
4. Электрическая система
| Напряжение системы |
DC24V |
| Сдвижная ручка |
2SK6T-3XZD2 |
| Ротационная ручка |
2SK6T-3XZ |
| Выключатель передвижения |
Никаких |
5Маст бум.
Используя задний цилиндр поддержки для изменения амплитуды, операция регулирования угла проста, а диапазон большой.
| Угол регулировки буровой рамы |
2 ~ 24° |
6Силовая голова.
Буровая установка завершает движение толчка-тяжки через стойку и колесо; плавающее устройство силовой коробки может эффективно защитить нить буровой трубы;Фиксированный двигатель реализует высокоскоростной толчок и отказ.
| Максимальная сила тяги |
275 кН |
| Максимальная скорость толкания-тяжения |
35 м/мин |
| Максимальный крутящий момент |
8000 N·m |
| Максимальная скорость вращения |
135/68 р/мин |
| Максимальный ход силовой головки |
3500 мм |
| Ротационный редуктор |
Никаких |
| Редуктор толкания-тяжения |
Китайская марка |
7. Застежка
Сверловая установка оснащена вращающимся самоцентрирующимся зажимающим и разжимающим устройством, которое может крепко зажимать сверло;и это также удобно для обслуживания и замены челюстей.
| Крутящий момент цепи |
20000 Н·м |
| Угол вращения цепи |
20° |
8Такси.
Поворачивающаяся шумостойкая кабина с регулируемыми сиденьями, оснащенная отопительным и охлаждающим кондиционером, что значительно повышает комфорт работы буровой установки.Уборщик лобового стекла, высококлассные кожаные сиденья и другие конфигурации подходят для эксплуатации.
| Ширина кабины |
950 мм |
| Длина кабины |
1200 мм |
9. Буровые трубы, буровые инструменты (необязательно)
Можно выбрать стандартную трубу для бурения нефти или специальную двойную трубу для бурения с неразрывной вершиной; задний бурильщик может быть бурильщиком с мухорезами, бурильщиком с бочками и бурильщиком с надувом.Размер соединений на обоих концах буровой трубы API NC23.
Примечание: Максимальная сила тяги и максимальный крутящий момент, которые может выдержать буровая труба, не могут достигать максимума одновременно.Пожалуйста, соблюдайте максимальный предел крутящего момента подключения во время использования буровой трубы.
Основные технические параметры:
| Положение |
Параметр |
| Двигатель |
Производители |
Каминз |
| Модель |
QSB5.9-C180-33 |
| Кредитная мощность |
132 кВт |
| Притяжение |
Максимальная сила тяги/толка |
270KN |
| Максимальная скорость тяги/движения |
35 м/мин |
| Ротация |
Крутящий момент |
8000 Н.м. |
| Максимальная скорость вращения шпинделя |
135 р/мин |
| Проводка |
Диаметр × длина |
φ 73*3000 |
| Максимальный угол наклона |
24 |
| Погрузочный кран |
Тяжесть подъема |
Никаких |
| Вождение на дороге |
Стиль |
Самоходные стальные ползающие машины |
| Скорость движения |
1.5 км/ч |
| Вес |
10 т |
| Размер |
Л×В×Х |
6.0*2.06*2.3м |
Основная конфигурация
| Ротационный насос |
CBGj80 ((Внутренний) |
| Пусковый насос |
CBGj80 ((Внутренний) |
| Ротационный двигатель |
6К490 ((Этон) |
| Ротационный редуктор |
Никаких |
| Нажимный двигатель |
XM05 200 |
| Уменьшитель давления |
G11.09HH-SRI |
| Главный клапан |
2GCJX-G25L |
| 2GCJX-G25L |
| Свинцовая ручка |
2SK6T-3XZ |
| Нажимать и тянуть ручку |
2SK6T-3XZD2 |
| Уменьшитель скорости ходьбы |
ИКЙ2.52.5А-2900 |
| Гидравлические цилиндры |
/ |
| Грузовик |
/ |
| Гидравлические трубы |
/ |
