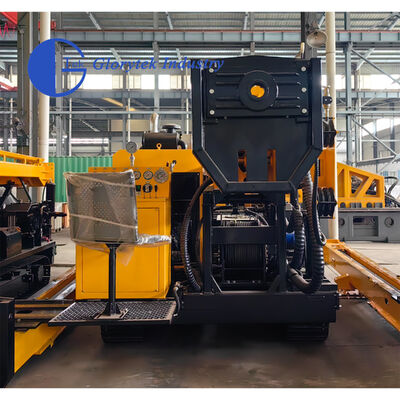

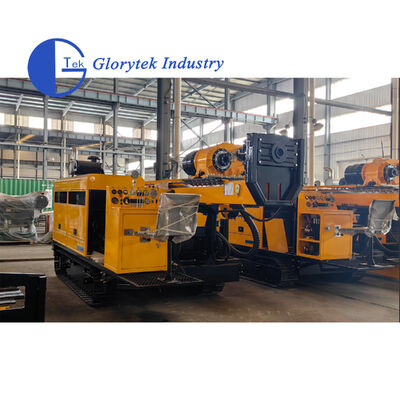

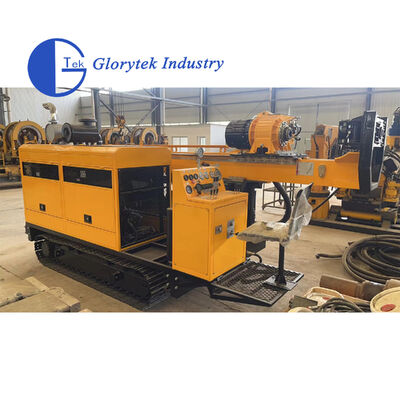

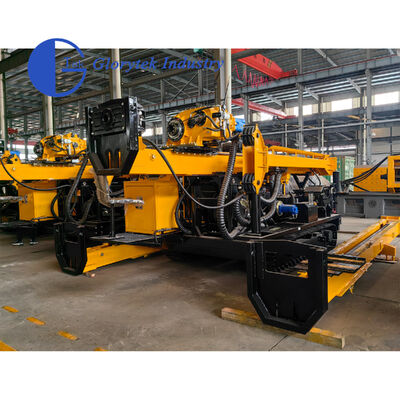

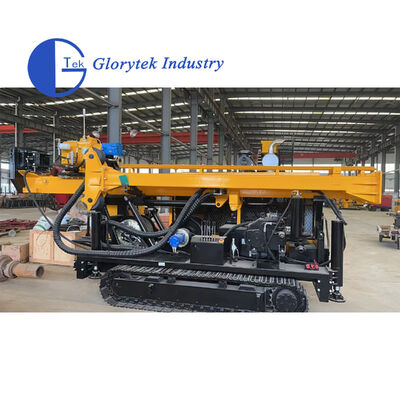

GLDX-4Полная гидравлическая алмазная буровая установка/буровая установка с системами отбора керна BQ1000m/NQ700m/HQ500m

Описание

Общий обзор

Ведущие станки колонкового бурения в развитых странах имеют полностью гидравлический привод. технология волочения стержня с алмазным наконечником. Этот тип буровой установки также является основным развивающимся тенденции в области буровых технологий и сопутствующего оборудования. Под прицеломр-ннациональные и бытовые Наша фабрика разработала полностью гидравлическую буровую установку GLDX-4. Этот тип буровая установка может заменить импортную продукцию и применяться в областях геологии, металлургии, угольные шахты, разведка нефти, природного газа и подземных вод.

Основные технические характеристики

1. Установка имеет гусеничное шасси.
2. Сверлильная головка имеет конструкцию патрона. Вращение буровой головки имеет четыре механических механизма. валы, а скорость можно регулировать с помощью гидравлического давления с бесступенчатым изменением скорости, что может добиться высокой точности вращения шпинделя. Сверлильная головка приводится в движение напрямую цилиндром и устанавливается с помощью механизм латеральной трансляции.
3.Мачта складная, удобна для транспортировки и хранилище, с функцией скользящего касания.
4. Гидравлическая система использует чувствительное к нагрузке управление, а вращение шпинделя осуществляется с помощью один двигатель с замкнутым контуром, с высокой эффективностью работы.
5.Мачта оснащена центрирующими направляющими в верхней и нижняя часть. Применяется гидравлический зажим. в положении над просверленным отверстием.
6.Оснащен рабочей платформой с отверстием и двухслойным рабочая платформа



Технические характеристики:

Цифры в этих таблицах были рассчитаны на основе практического опыта и вполне ожидаемы.
Фактическая производительность бурения будет зависеть от находящихся в трюме инструментов и условий, методов бурения и используемого оборудования.

	Модель	DX-4 полностью гидравлический
Дизельный двигатель	Модель	Камминс 6BTA5.9-C180
	Власть	132кВт
	Скорость	2200 об/мин
Производительность бурения	БК	1000м
	НК	700 м
	штаб-квартира	500 м
Производительность ротатора	об/мин	Четыре смены/сменный бесступенчатый 0-1100 об/мин
	Макс. крутящий момент	4200 Н·м
	Удерживайте диаметр	Φ98 мм
	Макс. грузоподъемность шпинделя	150кН
	Макс. мощность подачи	60кН
Мощность главного подъемника	Подъемное усилие (одиночный провод)	57кН
	Диаметр стальной проволоки	12 мм
	Длина стальной проволоки	50 м
Производительность стального троса	Подъемное усилие (одиночный провод)	12 кН (голый барабан)
	Диаметр стальной проволоки	6 мм
	Длина стальной проволоки	1000м
Мачта	Высота мачты	11 м
	Угол регулировки мачты	0°-90°
	Угол сверления	45°-90°
	Кормовой ход	3500 мм
	Проскальзывание хода	600 мм
Другой	Масса	9300 кг
	Размеры (Д*Ш*В)	Основное оборудование 5100*2200*2890 мм
	Транспортный путь	Гусеничный
Грязевой насос	Модель	БВ-150
Ноги влажные	Зажимной объем	55,5-110 мм (стандартный размер отверстия Φ154 мм)
