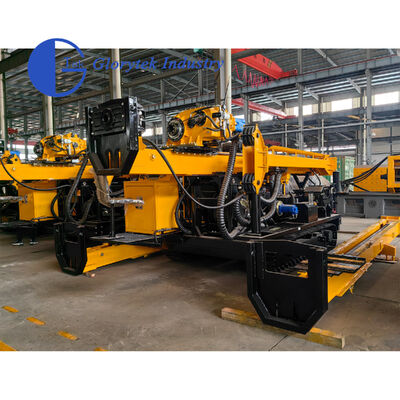

GLDX-4 Crawler Chassis Full Hydraulic Core Drill/Drilling Rig для металлургии

Описание

Общий обзор

Ведущие в развитых странах ядерные буровые установки являются полностью гидравлическим типом, которые используют В настоящее время, по данным исследования, в мире существует более чем один разновидность буровой установки, которая использует технологию протяжения проволоки с бриллиантовым концом. В соответствии с проектом "Обновление и совершенствование технологий буровых установок".rnнациональные и внутренние На нашем заводе разработана ГЛДХ-4 полная гидравлическая установка. буровые установки могут заменить импортные продукты и применяться в геологии, металлургии, добыча угля, нефти, природного газа и подземных вод.

Основные технические характеристики

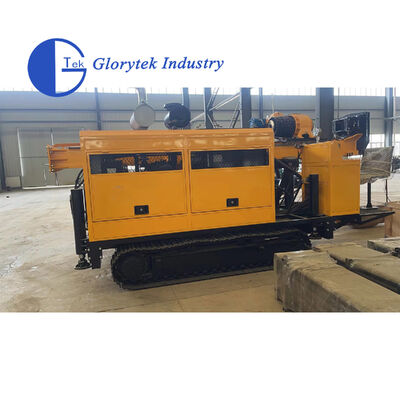

1-Установка использует рельсовое шасси.
2.Голова сверла имеет механическую структуру, вращающуюся по кругу. В результате, скорость может быть регулирована с помощью гидравлического давления с непрерывным изменением скорости. Сверловая головка приводится в движение цилиндром непосредственно и устанавливается с помощью механизм бокового перевода.

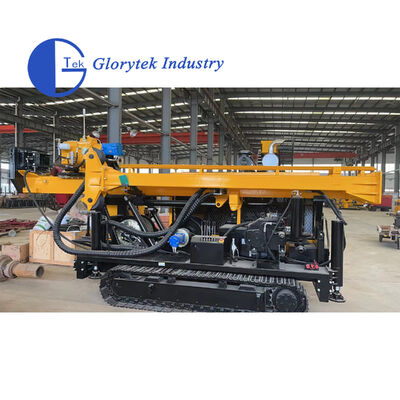

3Мачта складная, удобна для транспортировки и для хранения, с подвижной сенсорной функцией.
4.Гидравлическая система использует чувствительный к нагрузке контроль, и вращение шпинда управляется одномотор с замкнутой цепью, с высокой эффективностью работы.
5Мачта оснащена центральным руководством в верхней и нижней частях мачты. Нижняя часть. Используется гидравлический зажим в положении над сверлой.
6.Оснащен рабочей платформой с отверстием и двумя слоями рабочая платформа



Спецификации:

Цифры в этих таблицах были рассчитаны на основе опыта работы на местах и могут быть разумно ожидаемы.
Фактическая пропускная способность зависит от инструментов и условий на складе, методов бурения и используемого оборудования

	Модель	DX-4 полный гидравлический
Дизельный двигатель	Модель	комминс 6BTA5.9-C180
	Сила	132 кВт
	Скорость	2200 оборотов в минуту
Мощность бурения	BQ	1000 м
	NQ	700 метров
	Главный офис	500 метров
Пропускная способность ротатора	RPM	Четыре смены/изменяемый безступенчатый0-1100 оборотов в минуту
	Максимальный крутящий момент	4200N·m
	Диаметр удержания	Φ98 мм
	Максимальная подъемная способность шпинделя	150 кН
	Максимальная мощность питания	60 кН
Пропускная способность главного подъемника	Сила подъема (один провод)	57 кН
	Диаметр стальной проволоки	12 мм
	Длина стальной проволоки	50 метров
Мощность подъемника из стальной проволоки	Сила подъема (один провод)	12 кН (голый барабан)
	Диаметр стальной проволоки	6 мм
	Длина стальной проволоки	1000 м
Мачта	Высота мачты	11 м
	Угол регулировки мачты	0°-90°
	Угол бурения	45°-90°
	Инсульт при кормлении	3500 мм
	Удар поскользнения	600 мм
Прочие	Вес	9300 кг
	Размеры ((L*W*H)	Основное оборудование 5100*2200*2890 мм
	Путь перевозки	Скреб
Грязный насос	Модель	BW-150
Увлажненные ноги	Сфера действия зажима	55.5-110 мм ((стандартный размер отверстия Φ154 мм)
