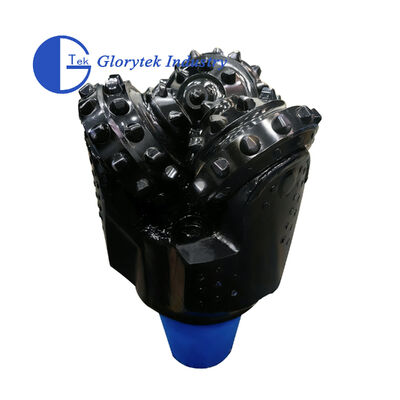

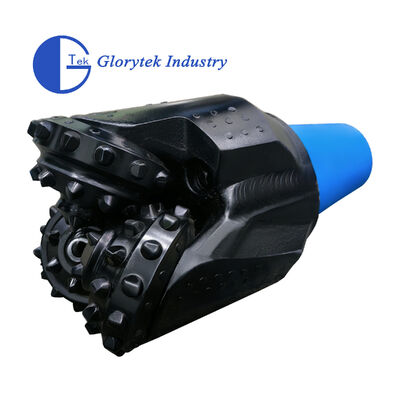

Зубчатое долото TCI
1. Описание:
Шарошечное долото является широко используемым буровым долотом.
При работе шарошечного долота режущие зубья попеременно контактируют с забоем скважины, крутящий момент разрушения породы мал, площадь контакта между режущими зубьями и забоем скважины мала, удельное давление велико.
Легко проникает в пласт; общая длина рабочей кромки велика, поэтому износ относительно уменьшается. Шарошечное долото может адаптироваться к различным пластам от мягких до твердых.
2. Конструктивные особенности:
Долото с вставками представляет собой герметичный подшипник скольжения или качения с хранением масла, струйное трехшарошечное долото, оптимизированная конструкция, разумное расположение зубьев, различные формы и высоты зубьев, разработанные для различных горных пород;
Хорошая защита диаметра, система подшипников, инкрустированная антифрикционным сплавом и посеребренная, прецизионная обработка, защита от заклинивания, высокая несущая способность, длительный срок службы. Широко используется при разведке нефтяных и газовых месторождений и геологическом бурении, может обеспечить высокую эффективность бурения.
Долото с вставками использует высокопрочные твердосплавные зубья, оптимизированную конструкцию количества рядов зубьев, количества зубьев, высоты зубьев и формы зубьев из сплава, что позволяет полностью использовать режущую способность долота с вставками.
3. Рекомендуемые параметры бурения:
| IADC WOB (кН/мм) |
об/мин (об/мин) |
Применимо |
Пласты |
| 417/437/447/415/435 |
0.35~0.9 |
150~70 |
Очень мягкие пласты с низкой прочностью на сжатие и высокой буримостью, такие как глина, аргиллит, мел, гипс, соль, мягкий известняк и т. д. |
| 517/527/515 |
0.35~1.0 |
140~60 |
Мягкие пласты с низкой прочностью на сжатие и высокой буримостью, такие как аргиллит, гипс, соль, мягкий известняк и т. д. |
| 537/547/535 |
0.45~1.0 |
120~50 |
Мягкие и средние пласты с низкой прочностью на сжатие, такие как средний, мягкий сланец, средне-мягкий известняк, средне-мягкий песчаник, средний пласт с более твердыми и абразивными прослоями и т. д. |
| 617/615 |
0.45~1.1 |
90~50 |
Средне-твердые пласты с высокой прочностью на сжатие, такие как твердый сланец, известняк, песчаник, доломит и т. д. |
| 637/635 |
0.5~1.2 |
80~40 |
Твердые пласты с высокой прочностью на сжатие, такие как песчаник, известняк, доломит, твердый гипс, мрамор и т. д. |
| Примечание: Верхние пределы WOB и RPM в приведенной выше таблице не должны использоваться одновременно. |
4. Спецификации:
| Размер |
6 1/2" |
| Код IADC |
637 |
| Резьба |
3 1/2REG |
| Размеры |
205*205*350(мм) |
| Тип зубьев |
Стандартный тип |
| Особенность заднего конуса |
однорядный |
| Герметичная защита |
Усиленный тип |
| Вес нетто/брутто (кг) |
17/18 |
5. Преимущества:
- При работе шарошечного долота режущие зубья попеременно контактируют с забоем скважины, крутящий момент разрушения породы мал, площадь контакта между режущими зубьями и забоем скважины мала;
- Удельное давление велико, и легко врезаться в пласт;
- Общая длина рабочей кромки велика, поэтому износ относительно уменьшается;
- Шарошечное долото может адаптироваться к различным пластам от мягких до твердых.
6. Упаковка и доставка:
